Raspberry Pi PicoとMOSFET ④ PWM 分周

 前回、wrapを使って、システム・クロック125MHzを1MHzに落としました。もう一つの分周器を使って、もっと周波数を下げます。

固定小数点形式

uint8_t div = 2;
uint8_t fract = 8;
pwm_set_clkdiv_int_frac(slice_num, div, fract);

 整数部分をdiv、小数点部分をfractとします。divは8ビットなので最大256、fractは4ビットなので、1が最小単位になり、0b0001は、

  0 * 1/2^1 + 0 * 1/2^2 + 0 * 1/2^3 + 1 * 1/2^4 = 1/16 = 0.0625

が最大分解能になります。

 fract =8は0b1000なので、

  1 * 1/2^1 + 0 * 1/2^2 + 0 * 1/2^3 + 0 * 1/2^4 = 1/2 = 0.5

 div=2なので合成すると2.5になります。したがって、1MHz/2.5=400kHzです。


#include "pico/stdlib.h"
#include <stdio.h>
#include "hardware/pwm.h"

int main() {
    stdio_init_all();
    printf("\nHello, PWM GP2/3\n");

    gpio_set_function(2, GPIO_FUNC_PWM);
    gpio_set_function(3, GPIO_FUNC_PWM);

    // Find out which PWM slice is connected to GPIO 0 (it's slice 0)
    uint slice_num = pwm_gpio_to_slice_num(2);

    // Set period of 10 cycles (0 to 3 inclusive)
    pwm_set_wrap(slice_num, 124);
    // Set channel A output high for one cycle before dropping
    pwm_set_chan_level(slice_num, PWM_CHAN_A, 12);
    // Set initial B output high for three cycles before dropping
    pwm_set_chan_level(slice_num, PWM_CHAN_B, 63);

    uint8_t div = 2;
    uint8_t fract = 8;
    pwm_set_clkdiv_int_frac(slice_num, div, fract);

    // Set the PWM running
    pwm_set_enabled(slice_num, true);

    return 0;
}

もう1セットPWMを起動

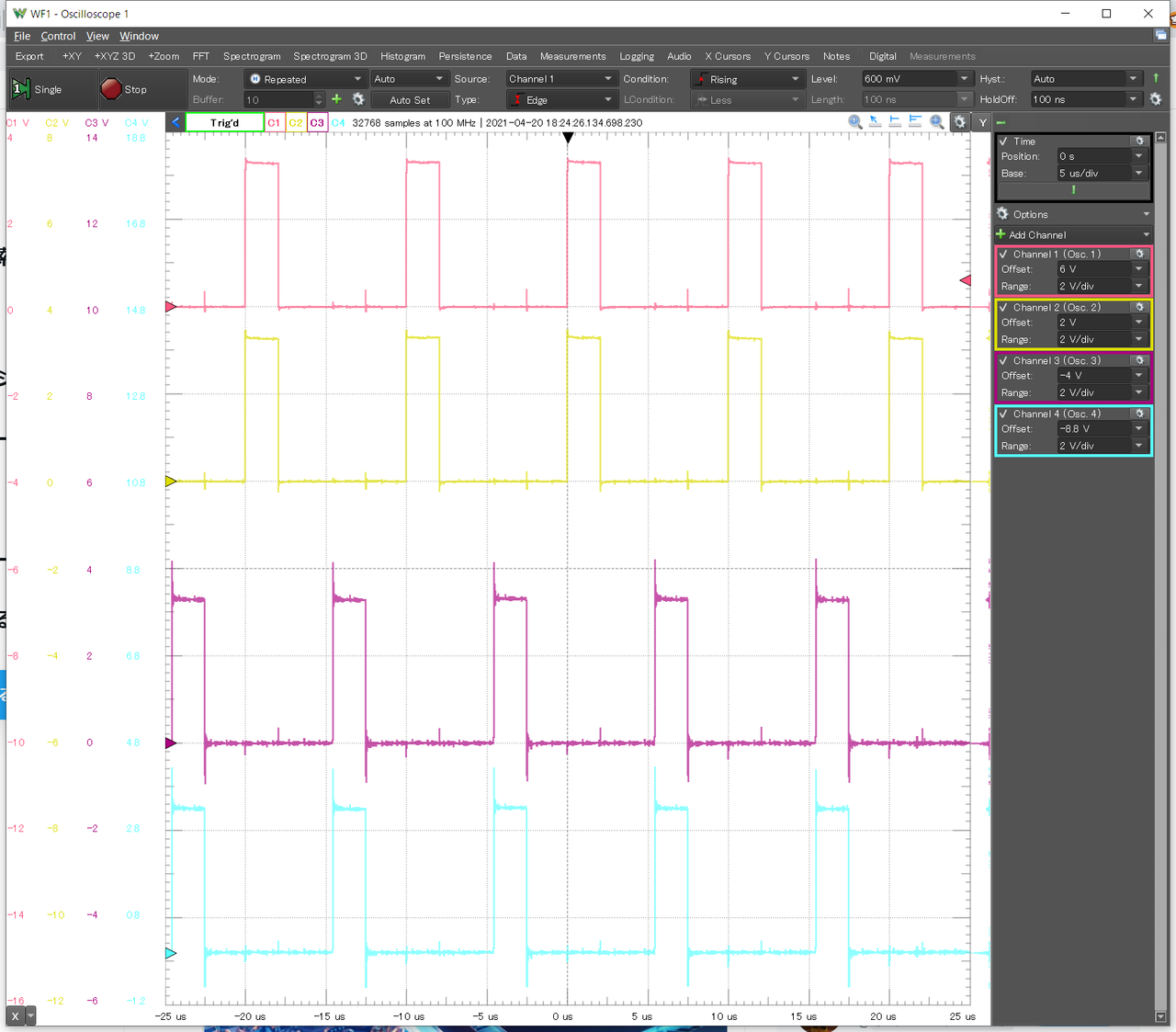

 GP2/3をスライス2で動作させています。GP4/5をスライス4で動かして波形を見ます。デューティ比はすべて20%にしました。

  スライス2とスライス4がそれぞれ同期しています。つまり、チャネルAとBは同じタイミングで起動されるということです。

 このずれはどこで生じるのでしょうか。最後のPWMをスタートさせる部分を入れ替えました。

// Set the PWM running
pwm_set_enabled(slice_num2, true);
pwm_set_enabled(slice_num, true);

 変わりませんでした。

pwm_set_mask_enabled

 この関数は、 複数のPWMスライスを同時に有効/無効にできます。

  static void pwm_set_mask_enabled (uint32_t mask)

 マスクはGP2、GP4をONにするため、0b00000110にしました。希望通り、波形の位置関係が同じになりました。

 マスクの使いかたは、下記のページを参照してください。

  Raspberry Pi Picoでプログラミング ⑰ gpioファンクション MASK

 プログラムです。


#include "pico/stdlib.h"
#include <stdio.h>
#include "hardware/pwm.h"

int main() {
    stdio_init_all();
    printf("\nHello, PWM GP2/3,GP4/5\n");

    gpio_set_function(2, GPIO_FUNC_PWM);
    gpio_set_function(3, GPIO_FUNC_PWM);
    gpio_set_function(4, GPIO_FUNC_PWM);
    gpio_set_function(5, GPIO_FUNC_PWM);

    // Find out which PWM slice is connected to GPIO 0 (it's slice 0)
    uint slice_num = pwm_gpio_to_slice_num(2);
    uint slice_num2 = pwm_gpio_to_slice_num(4);

    // Set period of 10 cycles (0 to 3 inclusive)
    pwm_set_wrap(slice_num, 1249);
    // Set channel A output high for one cycle before dropping
    pwm_set_chan_level(slice_num, PWM_CHAN_A, 256);
    // Set initial B output high for three cycles before dropping
    pwm_set_chan_level(slice_num, PWM_CHAN_B, 256);

    pwm_set_wrap(slice_num2, 1249);
    pwm_set_chan_level(slice_num2, PWM_CHAN_A, 256);
    pwm_set_chan_level(slice_num2, PWM_CHAN_B, 256);

    // Set the PWM running
    //pwm_set_enabled(slice_num, true);
    //pwm_set_enabled(slice_num2, true);
    pwm_set_mask_enabled(0b00000110);

    return 0;
}
