Raspberry Pi PicoとMOSFET ⑥ PチャネルMOSFETをPicoからドライブ Ver2

 PicoのPWM波形をGP2以外にGP3にも同じものを出力します。GP3の信号を用いてPチャネルのMOSFET 2SJ681を駆動します。

PチャネルのMOSFET 2SJ681のおもなスペック

  • ドレイン-ソース間電圧 -60V
  • ゲート-ソース間電圧 ±20V
  • ドレイン-ゲート間電圧 -60V
  • ドレイン電流(DC) 5A
  • ドレイン-ソース間オン抵抗 0.12Ω
  • 許容損失(25℃) 20W

プログラム

 wrapだけで10kHzを得ました。GP2、GP3の両方ともデューティ10%です。


#include "pico/stdlib.h"
#include <stdio.h>
#include "hardware/pwm.h"

int main() {
    stdio_init_all();
    printf("\nHello, PWM GP2/3,GP4/5\n");

    gpio_set_function(2, GPIO_FUNC_PWM);
    gpio_set_function(3, GPIO_FUNC_PWM);
    gpio_set_function(4, GPIO_FUNC_PWM);
    gpio_set_function(5, GPIO_FUNC_PWM);

    uint slice_num  = pwm_gpio_to_slice_num(2);
    uint slice_num2 = pwm_gpio_to_slice_num(4);

    uint16_t divCounter = 12500; // max 2^16 = 65536
    pwm_set_wrap(slice_num, divCounter-1);  // 10kHz
    // duty 10%
    pwm_set_chan_level(slice_num, PWM_CHAN_A, (int)divCounter*0.1);
    // duty 10%
    pwm_set_chan_level(slice_num, PWM_CHAN_B, (int)divCounter*0.1);

    pwm_set_wrap(slice_num2, 1249);
    pwm_set_chan_level(slice_num2, PWM_CHAN_A, 256);
    pwm_set_chan_level(slice_num2, PWM_CHAN_B, 256);

    // Set the PWM running
    //pwm_set_enabled(slice_num, true);
    //pwm_set_enabled(slice_num2, true);
    pwm_set_mask_enabled(0b00000110);

    return 0;
}

実行結果

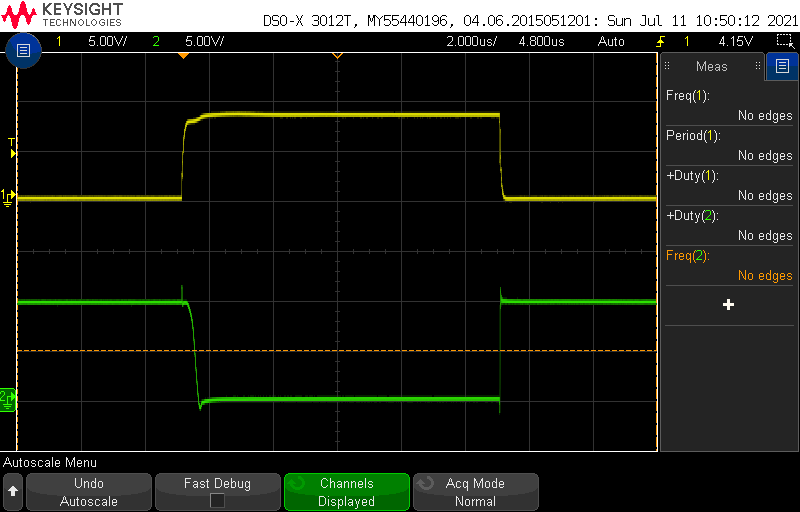

 GP3の出力;周波数は10kHzで、デューティ比は10%です。

 ドレイン電圧(下の緑色)は7.36V、ゲート電圧(上の黄色)Vsは7.0Vです。

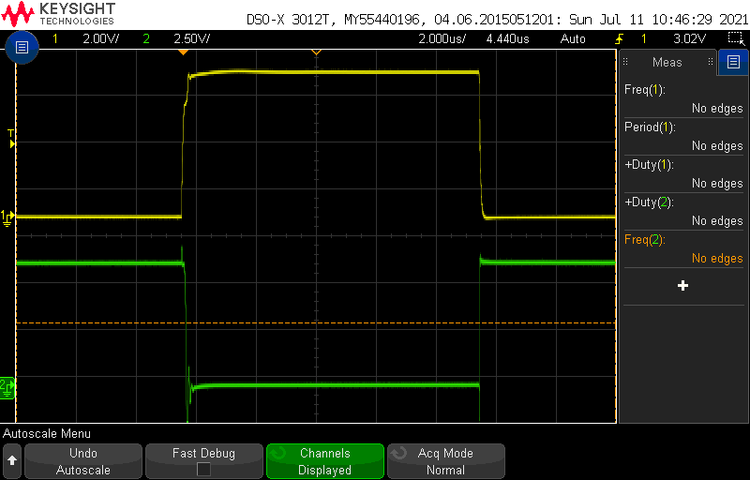

  ゲート電圧Vsは7.0Vのまま、ドレイン電圧を8.2Vに上げました。波形がなまってきます。ドレイン電圧とゲート電圧の電圧差が大きくなると、もっとなまります。

 ゲート電圧Vsは7.0Vのまま、ドレイン電圧を下げます。7.1Vで、電圧が浅くなっていきます。

 前回のNチャネルのときと同じようにドレイン電圧を10.0Vにしたとき、スイッチングが正常になるゲート電圧Vsは9.92Vでした。

 このように、PチャネルMOSFETは、ドレイン電圧とゲート電圧差が一定の範囲内でないとスイッチングしません。使いずらいですね。Nチャネルと同時に使うとき、条件が厳しくなります。

(2020/7/25)加筆。上記の波形では、Pch MOSFETをONさせるLow信号が入ったときに、ソースがONになるという現象をうまく撮影できていません。

 波形の極性を反転させるプログラムを追加しました。


#include "pico/stdlib.h"
#include <stdio.h>
#include "hardware/pwm.h"

int main() {
    stdio_init_all();
    printf("\nHello, PWM GP2/3,GP4/5\n");

    gpio_set_function(2, GPIO_FUNC_PWM);
    gpio_set_function(3, GPIO_FUNC_PWM);
    gpio_set_function(4, GPIO_FUNC_PWM);
    gpio_set_function(5, GPIO_FUNC_PWM);

    uint slice_num  = pwm_gpio_to_slice_num(2);
    uint slice_num2 = pwm_gpio_to_slice_num(4);

    uint16_t divCounter = 12500; // max 2^16 = 65536
    pwm_set_wrap(slice_num, divCounter-1);  // 10kHz
    // duty 10%
    pwm_set_chan_level(slice_num, PWM_CHAN_A, (int)divCounter*0.1);
    // duty 10%
    pwm_set_chan_level(slice_num, PWM_CHAN_B, (int)divCounter*0.1);
    pwm_set_output_polarity(slice_num, true, true);  // A B

    pwm_set_wrap(slice_num2, 1249);
    pwm_set_chan_level(slice_num2, PWM_CHAN_A, 256);
    pwm_set_chan_level(slice_num2, PWM_CHAN_B, 256);

    // Set the PWM running
    //pwm_set_enabled(slice_num, true);
    //pwm_set_enabled(slice_num2, true);
    pwm_set_mask_enabled(0b00000110);

    return 0;
}

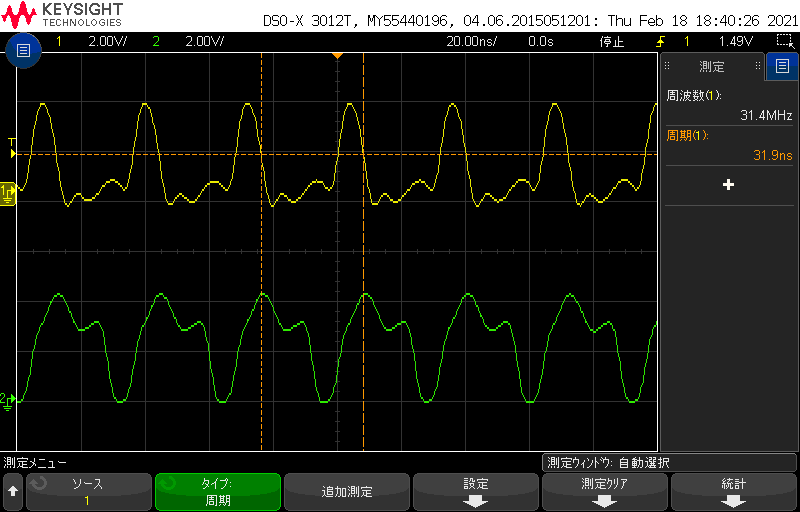

 実行例です。ソースの電圧は10.1V、Vsは9.35Vです。上の黄色の波形がゲート、下の緑色がドレインの波形です。

回路図

コラム 失敗例

実行結果

 GP3の出力;周波数は10kHzで、デューティ比は10%です。

 ドレイン電圧(下の緑色)は7.9V、ゲート電圧(上の黄色)Vsは7.0Vです。

  ゲート電圧Vsは7.0Vのまま、ドレイン電圧を8.2Vに上げました。波形がなまってきます。ドレイン電圧とゲート電圧の電圧差が大きくなると、もっとなまります。

 ゲート電圧Vsは7.0Vのまま、ドレイン電圧を下げます。7.6Vで、電圧が浅くなっていきます。

 前回のNチャネルのときと同じようにドレイン電圧を10.0Vにしたとき、スイッチングが正常になるゲート電圧Vsは9.16Vでした。

 このように、PチャネルMOSFETは、ドレイン電圧とゲート電圧差が一定の範囲内でないとスイッチングしません。使いずらいですね。Nチャネルと同時に使うとき、条件が厳しくなります。

回路図

  ゲートに入れた100kがドレインではなくGNDにつながっています。
